EIoV-680N車聯網技術研發系統

EIoV-680N是一款使用綜合性的V2X（車載至萬用）車載單元為基礎的開發系統平台，其具備以下特點：

1. 符合標準IEEE的車輛到車輛（V2V）和車輛到基礎設施（V2I）應用1609.x協議棧和J2735訊息。(Vehicle to Vehicle (V2V) and Vehicle to Infrastructure (V2I) applications in standard compliance IEEE, 1609.x protocol stack and J2735 messages)
2. 具有直觀的V2Xcast®解決方案，可提供即用型V2X通信服務。
3. 支援互聯汽車生態系統開發的最高應用靈活性。
4. 支援V2V 車輛間互相的訊息傳遞。
5. 支援V2I 車輛與基礎設施面的傳遞訊息。
6. 支援紅綠燈燈號訊息及剩餘秒數的訊息傳遞。

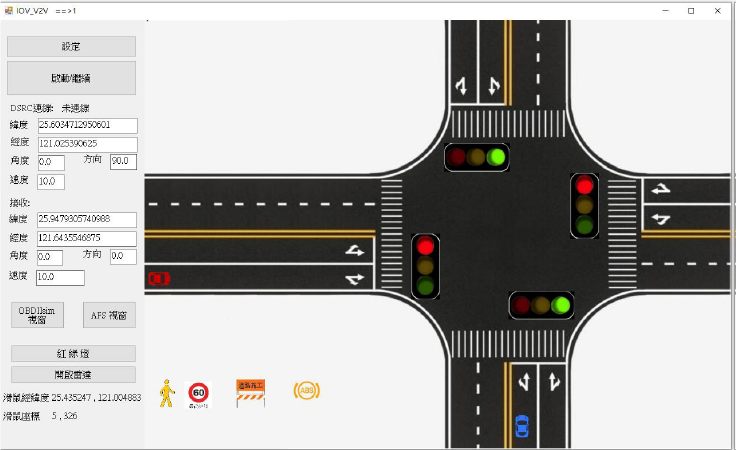

7. 螢幕上顯示十字路口及車輛訊息，車輛可依車速、方向、方向盤角度之數值來改變螢幕小車行進的速度及方向。
8. 螢幕上小車可依據雙方駕駛的操控而行進，當兩車過近有碰撞的可能發生時產生提示訊息。
9. 螢幕上小車輛行進間會依前方狀態預作提醒(如未來發展到自動駕駛將依提示狀態作反應)
10. 可搭配Drivesim系統使用方向盤、油門煞車、排檔裝置操控螢幕上的車輛。
11. 可搭配OBDsim 680C系統，模擬OBDII數值提供給Drivesim作顯示，與車速方向相關的項目可進而操控螢幕上的車輛。
12. 模擬行人、最高速限、道路施工、路面濕滑等狀況，模擬行進間的車輛接收到行人、最高速限、道路施工、路面濕滑訊息及位置座標時預作提醒之功能。

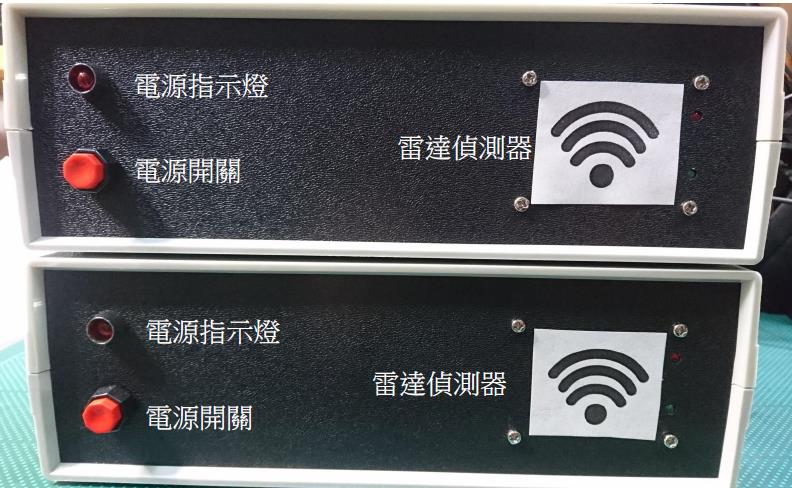

13. 具有簡易雷達安裝於本系統之硬體裝置上，可偵測硬體裝置前方物體或人員的變動，進而產生「可能碰撞的警示」提示訊息。
14. 使用GPS經緯度的座標方式，可設定螢幕視窗起點的經緯度及螢幕視窗結束點的經緯度座標。

功能畫面簡介

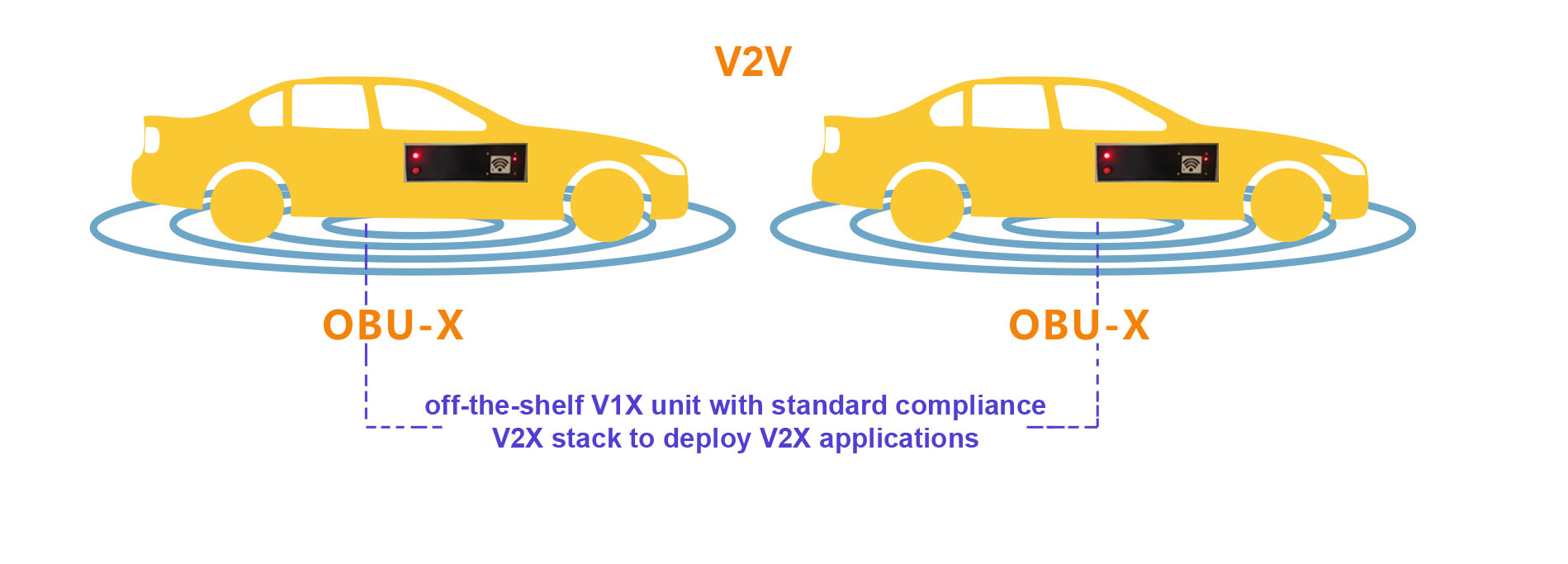

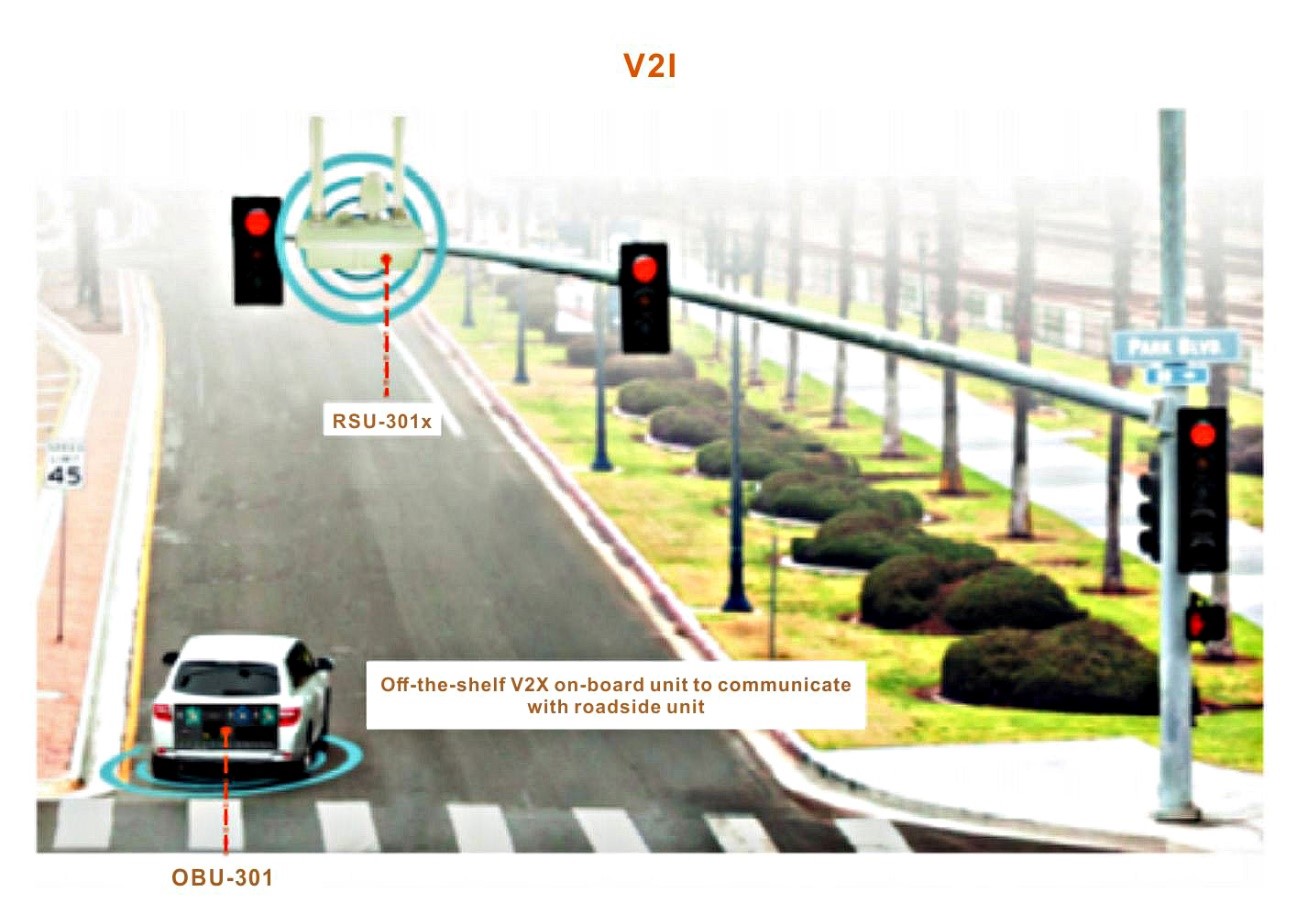

一、 在符合標準的IEEE1609X協定堆疊(Protocol Stack) 和J2735信息(message)機制下，可執行車對車(V2V)和車對基礎車控設施(Vehicle to infrastructure, V2I)的應用研發。

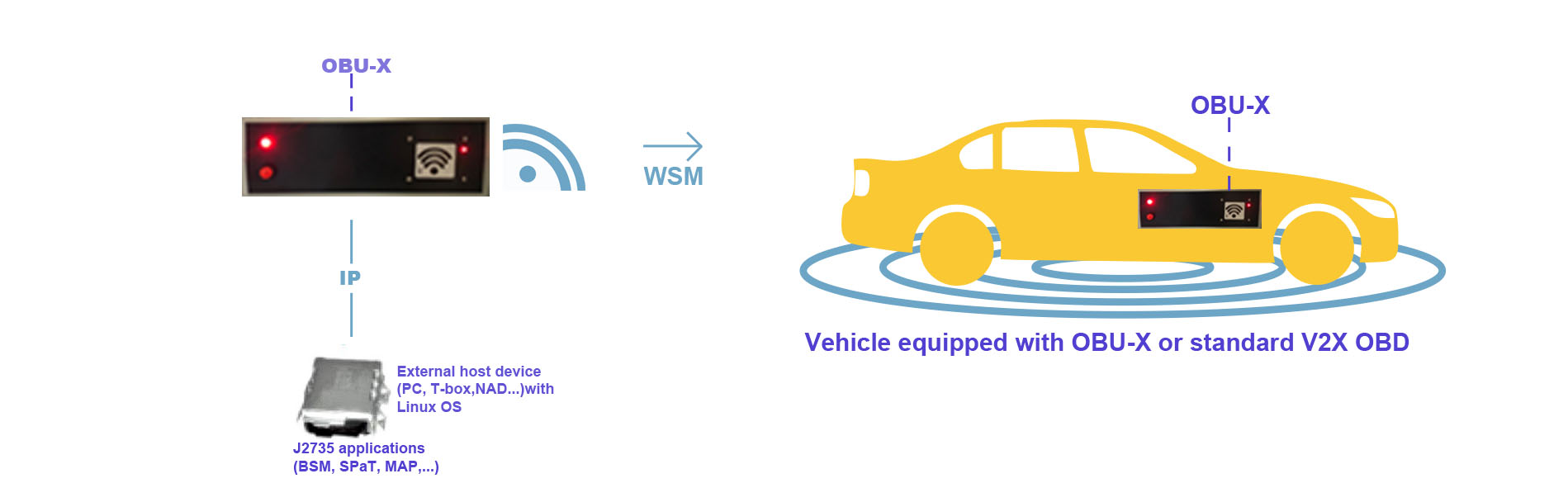

二、 在與現存的系統架構不衝突的情況下可在外部的主設備端，執行V2X的應用發展: 只要將已經預先載入V2Xcast服務的OBU-X與外部的主設備端相連接，然後佈建V2Xcast SDK在外部的主設備端以便它的傳送/接收符合J2735的信息機制。

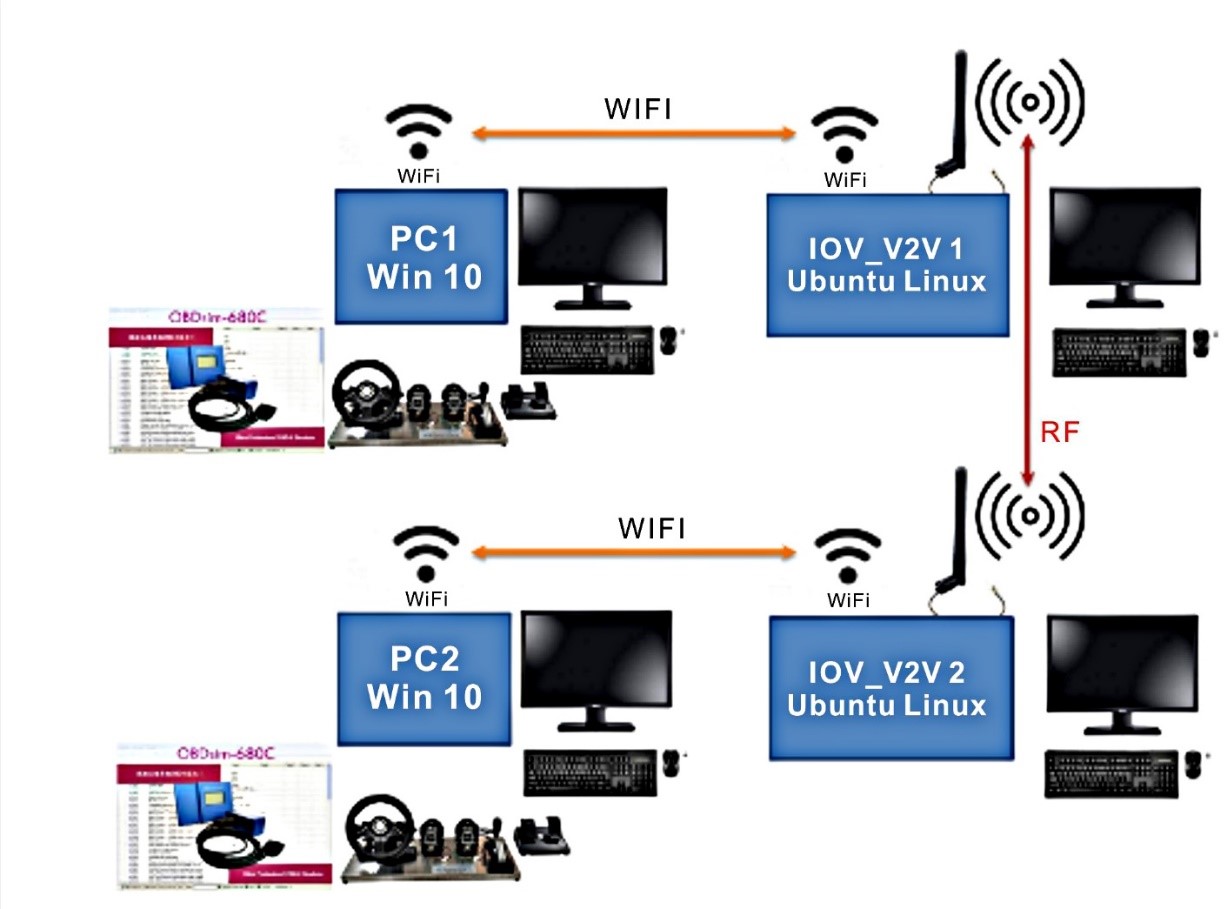

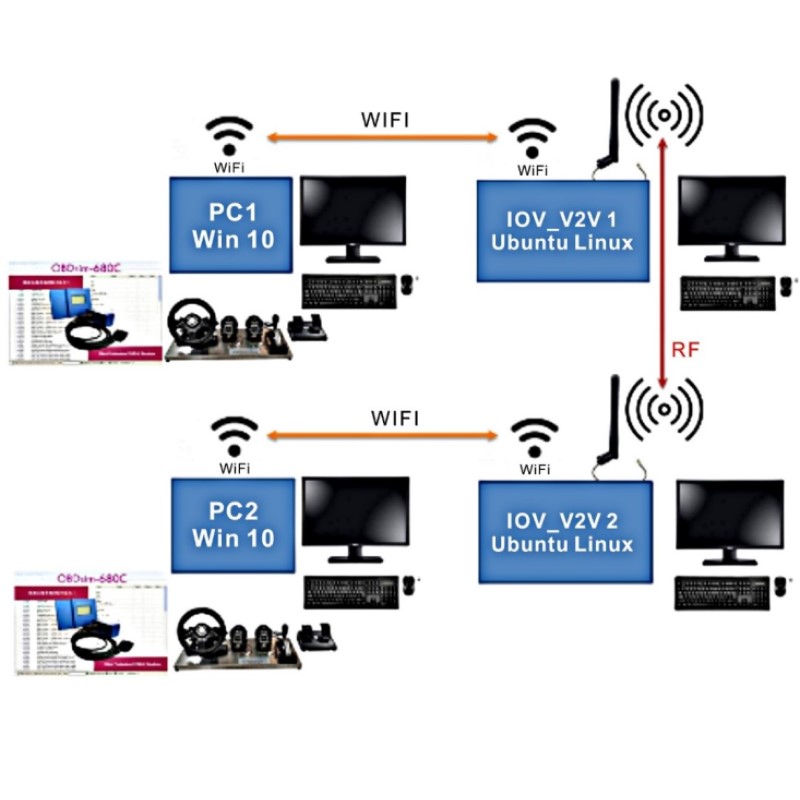

系統方塊圖:

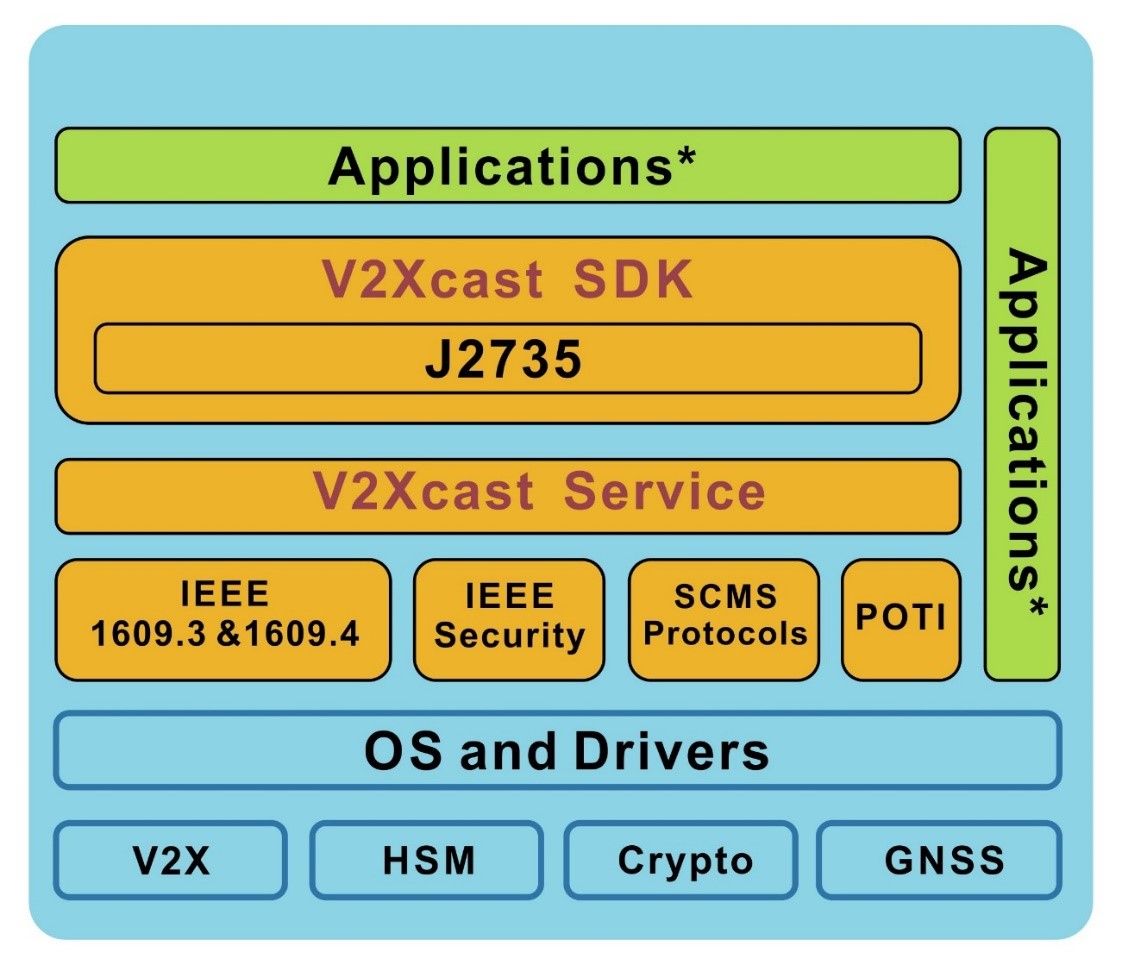

EIoV-680N內部韌體方塊圖:



EIoV680-N設備規格:

編號	裝置名稱	數量
1	個人電腦(作業系統WIN10), 具WiFi功能	2套
2	螢幕(HDMI埠)	4台(註1)
3	USB鍵盤、USB滑鼠	4套(註1)
4	Microport DriveSim-100 (參照DriveSim-100頁面)	2套
5	Microport OBDsim 680C (參照OBDsim 680C頁面)	2套
6	EIoV-680N硬體裝置	2套
7	EIoV-680N電源(DC12V 1.5A)	2個
8	V2X天線	4支
9	GPS天線 (未來擴充使用，預設情況下不需使用)	2個
10	HDMI線	2條

註1: EIoV680-Ｎ硬體裝置為Ubuntu Linux 作業系統，可使用螢幕及鍵盤滑鼠切換器與個人電腦共用螢幕及鍵盤滑鼠。


EIoV-680N車聯網規格



硬體規格:

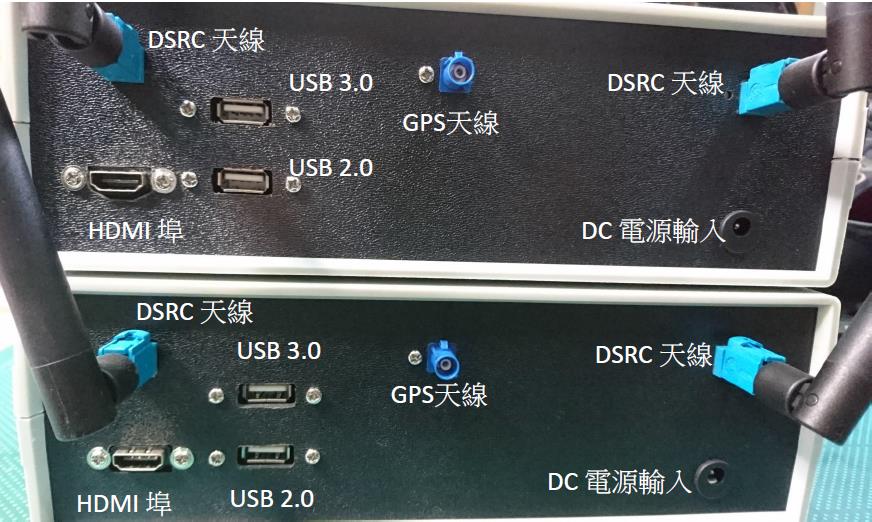

一、DSRC模組:

• USB port
• HDMI port
• DSRC天線
• DC power adapter

二、 GPS模組(選配)

三、 DSRC模組之DebugPort Board (選配)

軟體規格:

1. 經/緯度
2. 角度
3. 方向
4. 速度
5. 紅綠燈號
6. 開啟/關閉雷達
7. OBDSim軟體(選配)
8. AFS軟體(選配)
