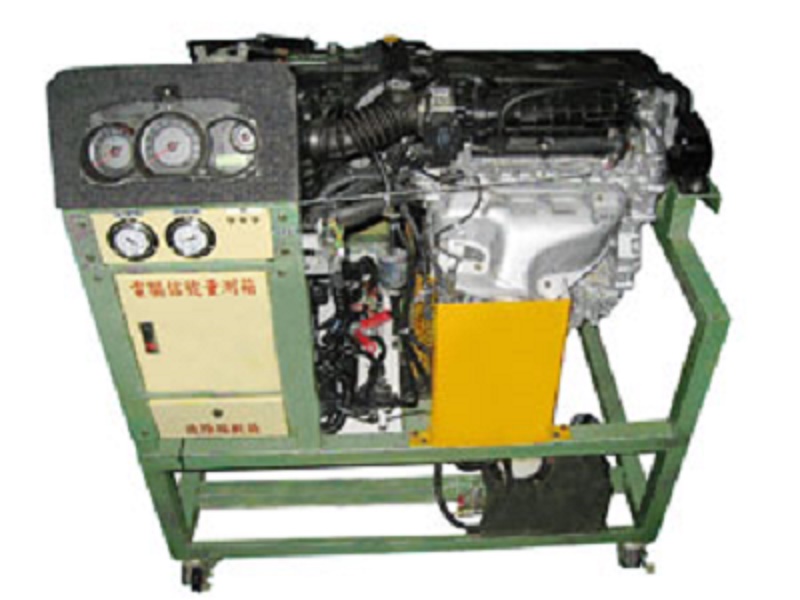

電子控制式汽油噴射引擎訓練台

Part No.: MP-CAN-Engine
本訓練台應包含引擎本體組件及燃油、排氣、冷卻、充電、起動、點火、油箱油氣回收、廢氣再循環等系統組件

產品介紹

引擎型式

  • 2006~2008年以後出廠之豐田或裕隆1600CC以上車款。

引擎性能需求
  • 怠速須調整到原廠手冊規定值,且變動幅度不可超過±50rpm。
  • 引擎整理後不可有異音、異常震動、漏油、漏水及其他異常狀況。
  • 引擎外部必須清洗乾淨,並噴漆處理。

訓練台包含的主要組件

  • 本訓練台應包含引擎本體組件及燃油、排氣、冷卻、充電、起動、點火、油箱油氣回收、廢氣再循環等系統組件。
  • 每具訓練台應包含與引擎電腦所連接之全部感測器及致動器,若安裝上有困難,可以以模擬器取代。
  • 本訓練台應包含原車儀錶板、真空錶、燃油壓力錶等。
  • 本訓練台應包含排氣管路、觸媒反應器、消音器及11/4“管牙連接接頭。

安全裝置

  • 在轉動件上必須裝置護罩,護罩強度必須能防止組件鬆脫飛出之能力。
  • 電瓶線接頭必須採用大型鱷魚夾(+紅色,-黑色)。
  • 線路必須裝置保險絲,且足以保護整個系統線路組件之安全。
  • 本訓練台必須配有1公斤裝之乾粉滅火器,並在訓練台上附有滅火器之置放架。
  • 消音器、觸媒反應器必須妥善安裝於訓練台架範圍內,若突出於訓練台外,須加裝護罩。

訓練台之要求

  • 訓練台之主體框架必須由50mm之方管製成,方管壁厚為1.6mm或以上。
  • 訓練台必須有二道以上之防鏽底漆,外漆則採用草綠色之槌紋漆。
  • 訓練台必須安裝四只膠輪,其中二只必須含有煞車固定裝置,每只膠輪負荷規格為100kg以上。
  • 訓練台與引擎連接處,必須附有吸震裝置。
  • 訓練台除安裝引擎必要組件外,必須附有歧管真空錶、燃油壓力錶、原車儀錶板(引擎檢查燈、充電指示燈、機油壓力警示燈、油錶、水溫錶、引擎轉速錶等均必須作用正常)。上述組件必須固定於訓練台上。
  • 訓練台之支架不能妨礙到機油放油塞及冷卻水放水塞之拆卸。

電腦訊號檢測箱之規定

  • 檢測箱必須以噴漆塗裝。
  • 引擎電腦上每支接線腳均須並接φ2mm之母香蕉插頭量測端子,並清楚標示端子編號。
  • 必須具備下列故障模擬開關,並須標示清楚。
    • 空氣流量計訊號
    • 水溫訊號
    • 進氣溫度訊號
    • TPS訊號
    • 引擎轉速訊號
    • 其他
    • OBD II轉Dsub-9連接器
  • 檢測箱旁必須裝置原車上所有的引擎診斷接頭,如原車廠專用診斷接頭、OBDⅡ或OBDⅢ診斷接頭、油泵測試接頭、引擎轉速量測接頭接頭等,且各接頭之功能均須正常。

油箱之需求

  • 採不銹鋼銲接製成,不可有滲油之現象。
  • 搭配浮筒總成,以配合油錶,能正確指示油箱內油量。
  • 油箱及油箱蓋採密閉式,必須附有原車油箱油氣回收裝置,且功能正常。
  • 油箱應設計有一透明管,可以檢視油箱內的油量。

組件要求

  • 電瓶規定為 12V 50AH電瓶。
  • 下列各項組件必須採用新品:冷卻水、機油、火星塞、空氣濾芯、汽油濾清器、所有附件傳動皮帶、消音器、油箱、水箱、副水箱、水箱蓋、風扇及風扇馬達、檢測台架等。
  • 引擎控制線束必須採用原廠線束。

其他

  • 修護手冊1本
  • 防塵罩1件
